一、電加熱輻射管
1、線裝螺旋環繞電熱輻射管 這種電熱輻射管由耐熱合金鋼套管和加熱器組成，加熱器一般由φ3-10 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V/380、功率一般5-20KW。
2、帶狀螺旋環繞電熱輻射管 這種加熱器的結構基本上與第一種結構相同，只是加熱元件采用電阻帶繞制，電阻帶一般厚度為1-3 mm，寬度10-20 mm，管芯也多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，材料可節省，一般大功率點加熱輻射管采用此種形式。

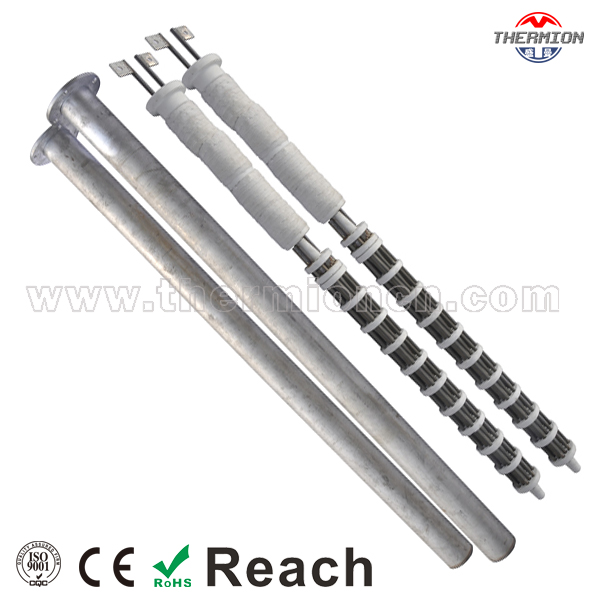

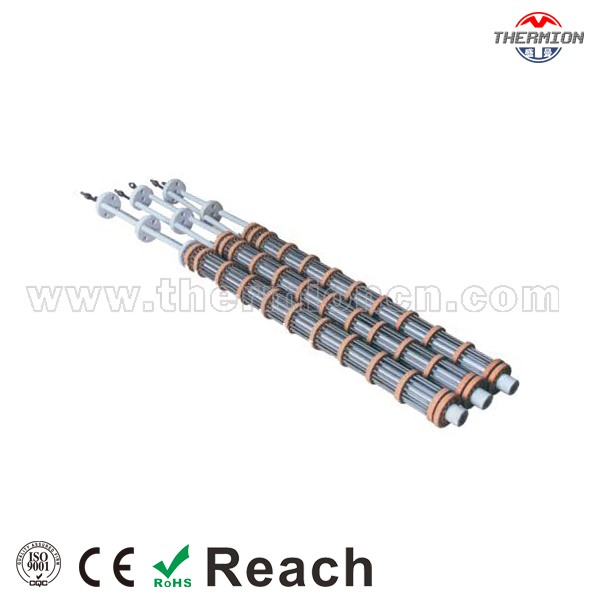

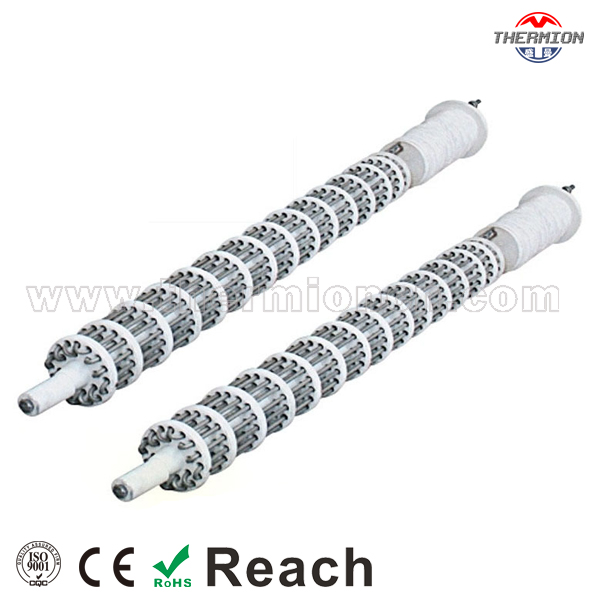

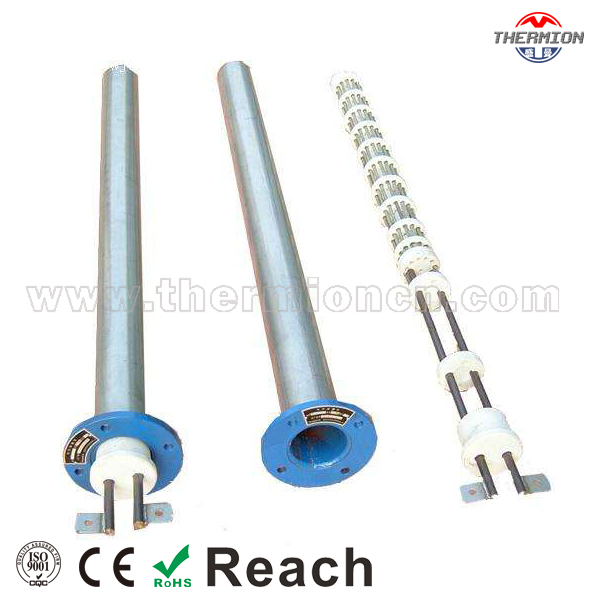

3、軸向波折形籠柜式電熱輻射管（俗稱鼠籠式） 其結構是將加熱元件的電阻絲（帶）彎成“U”形串入多塊絕緣耐高溫的陶瓷支撐盤中，中間用一根耐熱棒固定，其功率可達5-28KW。這種輻射管壽命較長。
二、電加熱輻射管的特點
1、實用、可靠。我廠產品交給用戶經過生產驗證，質量可靠耐用。
2、核心材料采用直流氬弧焊接，使表面負荷、電阻差等各項技術指標得到保證。
3、耐熱絕緣材料是以德國的配方，該瓷件熱震性好、耐高溫、壽命長、表面質量好。
本公司設計制造的輻射管加熱元件，有高、中、低溫爐用和特種氣氛爐用規格任意選用。外套管系采用無縫耐高溫合金管及板卷管、離心鑄管、非金屬專用抗?jié)B碳套管等。并根據輻射管加熱元件在各種氣氛及惡劣循環條件下使用時，一般電阻合金不能適用的情況下。公司科研人員研制出一種新的電阻合金輻射管專用材料。該材料性能穩定、電阻率高、溫度系數小，適應各種輻射管式加熱元件使用，以獨特的使用性能代替了昂貴的進口材料。
其優點是：1、安裝、檢測、維修方便，均在爐外進行。無須停爐或冷卻爐溫進行維修更換電加熱裝置。正常生產情況下，更換僅需10分鐘左右，大大減少勞動強度，提高生產率。2、結構緊湊，性能穩定、單根功率大、使用壽命是普通電加熱管的幾倍。
